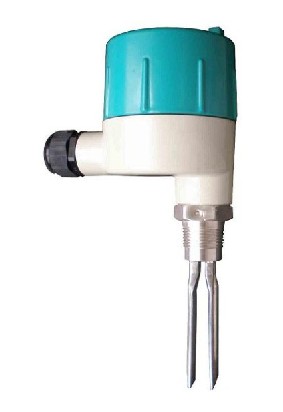

JK-Y300型音叉物位開關

　　產 品 說 明 ：

　　一、概述

　　JK-Y300型音叉物位開關是通過電晶體的諧振來引起其振動的，當受到物料阻尼作用時，振幅急劇降低且頻率和相位發生明顯變化，這些變化會被內部電子電路檢測到，經過處理后，轉換成開關信號輸出。JK-Y300音叉物位開關可以對料罐的高低位進行監測、控制和報警，適用于各種液體、粉末、顆粒狀固體。

　　音叉物位開關實用簡單、運行可靠、適應性強基本上是面維護的、音叉和輸出均有工作狀態，均用發光二極管指示，可依據習慣調整狀態指示，并配有三種輸出方式(直流24V、交流110V和交流220V)和多種輸出方式(直流電流輸出型、繼電器接點輸出型、直流電壓輸出型)。所有類型均有高或低故障報警模擬和可選擇的儀表開關靈敏度。

　　二、技術參數

　　介質溫度范圍：-20℃～80℃

　　環境溫度：-20℃～220℃

　　環境濕度：≤95%RH

　　被測介質：液體、粉末或顆粒狀固體

　　被測介質密度：固體≥0.1g/cm3;液體≥0.7g/cm3;

　　被測固體顆粒尺寸：≤10mm

　　 液體粘度：<1000mm2/S

　　被測介質安息角：≥200

　　壓力范圍：≤1MPa

　　殼體材料：壓鑄鋁合金

　　叉體材料：1Cr18Ni9Ti

　　防爆等級EXDIICT6

　　外殼防護等級：IP66

　　連接方式：1"NPT螺紋;法蘭(用戶選定)

　　電氣參數：

　?、俟╇婋妷海篋C24V;AC220V 50HZ

　?、谳敵鲂盘?hào)：繼電器輸出：8A 220V AC

　　直流電壓輸出：0或5V

　　直流電流輸出：0或10Ma

　?、?電源功耗：≤2W

　　音叉振動頻率：300±50HZ

　　環境振動等級：V.L.4加速度不大于1g

　　開關信號動作時間：1—60S

　　三、電氣接線圖

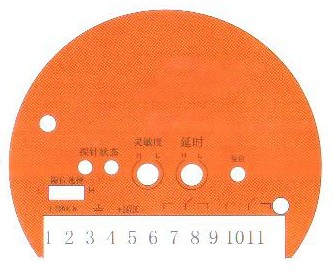

　　音叉物位開關接線左圖所示，儀表接線端的POWER號為電源端，1和2為220V電源輸入，3為接地，4和5為24V電源輸入，6~11號為繼電器輸出端。

　　紅燈---繼電器輸出狀態選擇顯示;

　　綠燈---叉體狀態指示
