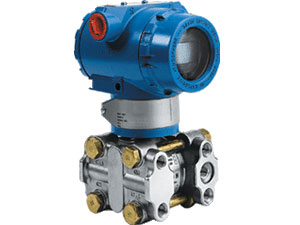

JK1151/3351DR型微差壓變送器

　　產 品 說 明 ：

　　JK1151/3351DR型微差壓變送器用于測量爐內壓等微小差壓，然后轉變成4～20mA DC信號輸出。智能型微差壓變送器也可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。JK1151/3351DR現場調整式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

　　1. 性能規格

　　(零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。)

　　1.1. 參考精度

　　1.1.1. 數字、智能：±0.2%校驗量程

　　1.1.2. 模擬、線性：±0.5%校驗量程

　　1.2. 穩定性

　　1.2.1. 數字、智能：6個月，±0.2%URL

　　1.2.2. 模擬、線性：6個月，±0.5%URL

　　1.3. 環境溫度影響

　　1.3.1.數字、智能：

　　零點誤差：±0.2%URL/56℃

　　總體誤差：±(0.2%URL+0.18%校驗量程)/56℃

　　1.3.2.模擬、線性

　　零點誤差：±0.5%URL/56℃

　　總體誤差：±(0.5%URL+0.5%校驗量程)/56℃

　　1.4. 靜壓影響

　　零點誤差為±0.5%URL?？稍诰€(xiàn)通過重新調零來修正。

　　1.5. 振動影響

　　在任意軸向上，200Hz下振動影響為±0.5%URL/g

　　1.6. 電源影響：小于±0.005%輸出量程/伏特。

　　1.7. 負載影響：

　　沒有負載影響，除非電源電壓有變化。

　　1.8. 電磁干擾/射頻干擾(EMI/RFI影響)

　　由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程

　　1.9. 安裝位置影響

　　零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉;對量程無影響。

　　2. 功能規格

　　2.1. 測量范圍：差壓：0-0.125～1.5KPa

　　靜壓：1、4、6.9MPa

　　2.2. 零點與量程

　　2.2.1. 數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整2.2.2. 模擬、線性：量程和零點連續可調

　　2.3. 零點正、負遷移

　　零點負遷移時，量程下限必須大于或等于-URL;零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。

　　2.4. 輸出

　　數字、智能：

　　4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。

　　模擬、線性：4～20mA DC,與過程壓力成線性。

　　2.5. 阻尼時間常數

　　數字、智能：時間常數可調，以0.1秒遞增，由最小至16.0秒

　　模擬、線性：時間常數可調，由最小至1.67秒。

　　2.6. 環境溫度極限

　　數字、智能: -40至85℃

　　模擬、線性: -40至93℃

　　帶液晶表頭: -30至60℃

　　2.7. 過程溫度極限

　　充硅油 : -40至104℃

　　充惰性液 : -18至71℃

　　2.8. 貯存溫度極限

　　數字、智能 : -51至85℃

　　模擬、線性: -51至121℃

　　帶液晶表頭 : -40至70℃

　　2.9. 環境濕度

　　0-100%相對濕度

　　2.10. 靜壓與過壓極限

　　變送器任意一側加0至6.9MPa壓力不會引起損壞。在3.45kPa至6.9MPa的靜壓范圍內工作時符合性能規格要求。

　　2.11. 容積變化量

　　小于0.16cm3
