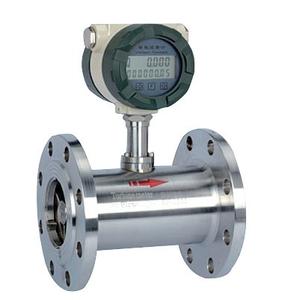

JK-LWGY型渦輪流量計
產 品 說 明 ：
JK-LWGY型渦輪流量傳感器是一種精密流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量傳感器可以應用于制藥行業。
一體化渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
液體渦輪流量計的技術性能
對于粘度較高的液壓油，機油，小口徑規格可以采用實流標定。
公稱通徑DN | 流量范圍m3/h | 流體溫度℃ | 公稱壓力PN （Mpa） | 環境溫度℃ | 相對濕度％ | 壓力損失MPa | |||||
基本誤差 ±0.2％ | 基本誤差 ±0.5％ | 基本誤差 ±1.0％ | |||||||||
下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||||
2A | 0.01 | 0.13 |
-20~+120 | 6.3 16 25 40 |
-25~+55 |
≤80 | 0.15 | ||||
4A | 0.04 | 0.25 | 0.12 | ||||||||
6A | 0.1 | 0.6 | 0.1 | 0.6 | 0.08 | ||||||
10A | 0.25 | 1.2 | 0.2 | 1.2 | 0.05 | ||||||
15A | 1.2 | 5 | 0.6 | 4 | 0.5 | 5 | 0.035 | ||||
25A | 2 | 10 | 1.6 | 10 | 1 | 10 | |||||
40A | 3 | 20 | 2 | 20 | 2.5 |
0.025 | |||||
40B | 4 | 20 | 3 | 20 | 2.5 | 25 | |||||
50A | 6 | 40 | 4 | 40 | |||||||
50B | 8 | 40 | 4 | 40 | 4 | 40 | |||||
80A | 16 | 100 | 10 | 100 | |||||||
80B | 20 | 100 | 10 | 100 | 16 | 160 | |||||
100A | 25 | 160 | 20 | 200 | 1.6或2.5 | ||||||
100B | 25 | 160 | 20 | 160 | 20 | 200 | |||||
150A | 50 | 300 | 40 | 400 | |||||||
150B | 50 | 300 | 40 | 300 | 40 | 400 | |||||
200A | 120 | 600 | 100 | 600 | 80 | 800 | |||||
250A | 200 | 1000 | 160 | 1000 | 120 | 1200 | 1.6 | ||||
300A | 250 | 1600 | 180 | 1800 | |||||||
JK-LWGY型渦輪流量傳感器的型號和規格代號表
型號 | 規格代號 | 說明 | ||
JK-LWGY | 渦輪流量儀表 | |||
G | 傳感器 | |||
Q | 氣體 | |||
Y | 液體 | |||
公稱通徑 | -2 | 2mm（管螺紋G3/8″） | ||
-4 | 4mm（管螺紋G1/2″） | |||
-6 | 6mm（管螺紋G1/2″） | |||
-10 | 10mm（管螺紋G1/2″） | |||
-15 | 15mm（管螺紋G1″） | |||
-25 | 25mm（管螺紋G11/4″） | |||
-40 | 40mm（法蘭型） | |||
-50 | 50mm（法蘭型） | |||
-80 | 80mm（法蘭型） | |||
-100 | 100mm（法蘭型） | |||
-150 | 150mm（法蘭型） | |||
-200 | 200mm（法蘭型或者插入式） | |||
-250 | 250mm（法蘭型或者插入式） | |||
-300 | 300mm（法蘭型或者插入式） | |||
精度等級 | A | 精度1％ | ||
B | 精度0.5％ | |||
C | 精度0.2％ | |||
信號輸出 | M | 一體化液晶顯示并帶4~20mA電流輸出 | ||
J | 配套流量積算儀分體顯示 | |||
S | 配套流量積算儀分體顯示并輸出4~20mA | |||
I | 4~20mA電流輸出 | |||
T | 一體化液晶顯示 | |||
P | 脈沖輸出 | |||
公稱壓力 | C1 | PN1.6MPa | ||
C2 | PN2.5MPa | |||
C3 | PN4.0MPa | |||
C4 | PN6.3MPa | |||
C5 | PN16MPa | |||
C6 | PN25MPa | |||
C7 | PN40MPa | |||
防爆要求 | /NE | 不防爆 | ||
/EX | 防爆等級dⅡBT4 | |||
溫度要求 | /NE | 常溫 | ||
/HE | 120℃≥高溫≥150℃ | |||
其它要求 | /□ | 在訂貨時注明 | ||
