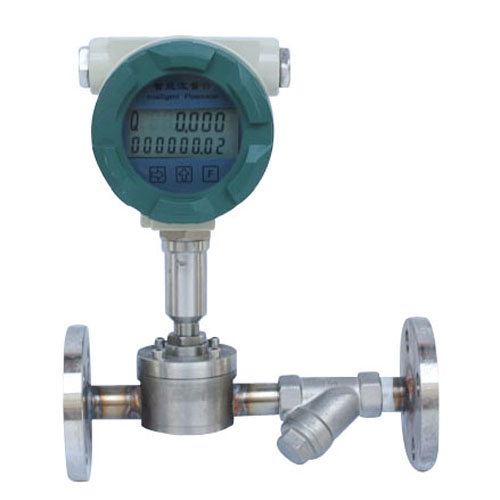

JK-LWE系列智能通用電子流量計

　　產 品 說 明 ：

　　一、簡介說明：

　　JK-LWE系列智能通用電子流量計(以下簡稱流量計)是一種新型的機電一體智能速度式流量計。為國內獨創，它吸收了傳統速度式流量計中單流速流量計的特點，創新了結構，提高了精度。并通過微機進行系統內部誤差校正，使計量準確達到0.5級，并可現場在線標定。該流量計的特點是結構簡單，牢固耐用、安裝使用維修方便、微小流量即可計量、不卡堵。而且對介質要求不高，油、氣、砂、泥及混合液仍可完全正常工作。現場數字顯示累積和瞬時流量，直觀清晰準確，并有瞬時流量和每次流量轉換裝置。并均可清零。備有遠傳二次顯示的標準通訊接口。遠傳有脈沖及電流兩種輸出方式。有自備電源。無外接電源仍可使用。該流量計抗干擾能力強，在高電場、高磁場情況下工作正常。可適用于各種場所。

　　二、工作原理：

　　JK-LWE系列智能通用電子流量計是速度式單流速流量計的一種，為我廠獨創專利產品，結構為單一葉輪吊掛在管道一側，由液體推動其旋轉，通過傳感器轉換成電信號，經放大器后遠傳輸出。經過計算可取得流量值。

　　三、通用電子流量計的技術特點：

　　1、高準確度、量程比寬;

　　2、耐高溫、耐腐蝕;

　　3、防沙、防結垢、防雜質;

　　4、快卸式、可互換;

　　5、現場指示、遠傳輸出;

　　6、 測量介質：水、污水、成品油、食用油。

　　四、環境條件：

　　1、環境溫度：-40℃～+80℃;

　　2、大氣壓力：86KPa～106KPa;

　　3、海拔：≤2000m;

　　4、外磁場強度：≤400A/m。

　　五、通用電子流量計的技術性能：

　　六、通用電子流量計的實時數據存儲功能：

　　1 流量計為了適應數據管理方面的需要，增加了實時數據存儲功能，由設定選擇以下三者之一：

　　A.起停記錄：最近的1200次起停時間、總量、凈流量記錄。出廠默認項。對應通信協議由公司另外提供);

　　B.日記錄：最近920天的日期、零點時刻的溫度、壓力、標準體積流量和總量記錄。

　　C.定時間間隔記錄：1200條定時間間隔的日期時間、溫度、壓力、標準體積流量和總量記錄。

　　2 通過電腦可讀取上述存儲數據，形成數據報表、曲線圖供分析。

　　3.網絡通信管理軟件功能

　　流量計與數據采集器配套，可通過電話線或?qū)拵ЬW(wǎng)進行通信，對網絡中的每臺流量計的歷史數據及參數進行讀取與設置，同時通信管理軟件可實現完善的管理功能。

　　4、防爆標志：ExdIIBT4;ExiaIICT4

　　5、防護等級：IP65

　　6、壓力損失

　　流量計實際壓力損失計算公式如下：

　　式中：

　　ΔP1——流量計實際壓力損失(KPa);

　　ρ ——被測介質密度(kg/m3)

　　ΔP ——介質為干空氣時流量計的壓力損失(KPa),

　　7、接線口：出線接口為M20×1.5內螺紋。

　　七、通用電子流量計選型注意事項：

　　在選型過程中應把握兩條原則;即：一要保證生產安全，二要保證使用精度。為此必須落實三個選型參數，即近期和遠期的 、最小及常用流量(主要用于選定儀表公稱通徑)、被測介質的設計壓力(主要用于選定儀表的公稱壓力等級)、實際工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。

　　a. 當已知被測流量為工況體積流量時，可直接按表中的流量范圍選取適配的公稱通徑;

　　b. 當已知被測流量為標況條件下的體積流量時，應先將標況體積流量QN換算為工況體積流量Qv，再按技術參數表中的流量范圍選取相應的公稱通徑;

　　c. 當兩種口徑流量計均能覆蓋 和 體積流量時，在壓損允許下，應盡量選小口徑;

　　d.勿使實際最小流量Qmin低于所選公稱通徑流量計的流量下限;

　　e.流量范圍、公稱壓力有特殊要求時可協議訂貨。

　　選型計算公式如下：

　　式中：T、P、Pa含義同上，Q為體積流量，Qn為標準體積流量，Z/Zn數值列于表2.因計算步長較大，表內數據僅供參考，表中數據按天然氣真實相對密度Gr=0.600，氮氣和二氧化碳摩爾分數均為0.00計算。當介質壓力低于0.1MPa，均可按Z/Zn=1估算。

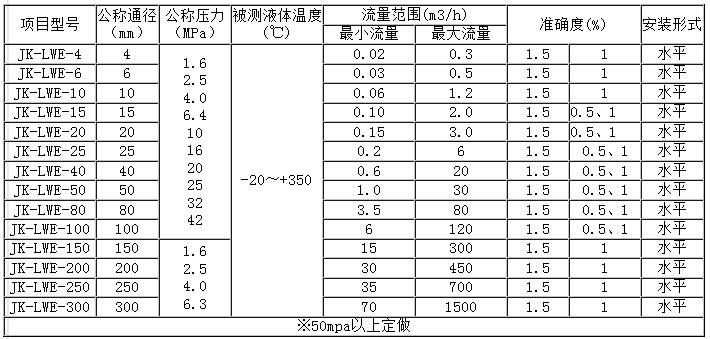

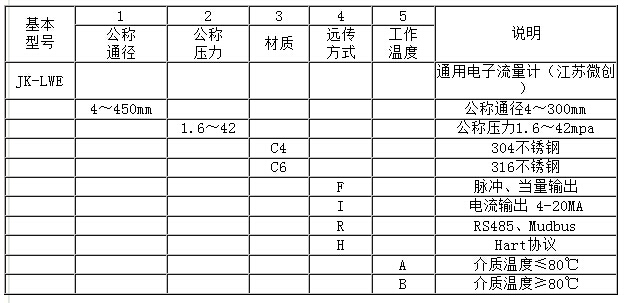

　　八、通用電子流量計選型表：
