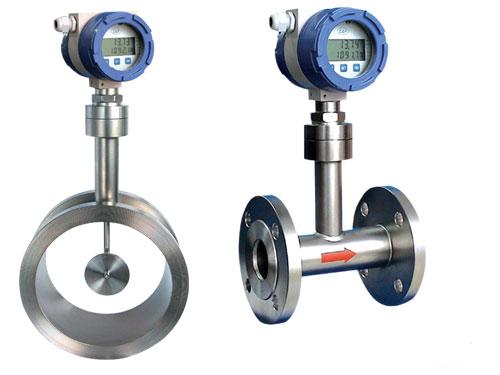

JK-BSL系列靶式流量計

　　產 品 說 明 ：

　　產品詳細資料：

　　● 耐高溫高壓，大口徑管道，性能可靠

　　● 智能化結構設計，具有參數設定標校及故障提示功能

　　● 六位液晶顯示，可顯示瞬時流量，累積流量

　　● 具有上下限報警以及脈沖輸出功能

　　● 指示表頭可以軸向360°旋轉

　　● 具有溫度補償和軟件修正功能

　　主要技術參數

　　● 測量范圍0-400t/h

　　● 精度等級：0.5%FS 1.0%FS 2.0%FS

　　● 輸出信號：4～20mA 二線制輸出與流量成線性關系

　　● 供電電壓：12～36VDC

　　● 公稱壓力：1.6 2.5 4.0 6.4MPa

　　● 環境溫度：-30℃～60℃(特殊：-40℃～80℃)

　　● 介質溫度：普通型≤100℃(無散熱片)

　　高溫型≤400℃(帶散熱片)

　　● 接液材質：測量室為碳鋼或1Cr18i9Ti;其余為1Cr18Ni9Ti;

　　● 外殼材質：鑄鋁

　　● 法蘭標準：DIN2501 特殊型由用戶選擇

　　● 電纜接口：M20*1.5(內螺紋)

　　● 防護等級：IP65

　　● 負載特性： 負載電阻=50*(電源電壓-12)=600Ω@24V

　　● 報警輸出：集電極開路形式， 輸入電流100mA， 開關電壓30VDC，帶有偏差帶控制

　　● 脈沖輸出：最小脈寬50ms，可雙路輸出

　　● 累積流量顯示值50000單位，自動復位

　　● 阻尼時間：1～100秒任意可調

　　● 防爆形式、防爆標志、防爆合格證編號

　　【靶式流量計典型應用】

　　氣體類：

　　煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等

　　液體類：

　　重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、 菜油、液氧、洗發液、牙膏、凝膠、燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、 煤油、甘油、染料、水、硝酸 、高沸點有機溶液、豬油、添加劑、酒精、油、乙烯、聚丙烯、甲笨等

　　微創BSL電容式靶式流量計主要由測量管(外殼)、新型電容力傳感器(含阻流元件)、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供準確的計量對象及參數，生產廠家選用合適的的電容力傳感器是產品能否計量準確的關鍵。
