JKRSL系列熱式氣體質量流量計

　　產 品 說 明 ：

　　◆專有流量數據模型算法;模糊理論控制溫度、濕度算法;

　　◆高性能智能微處理器及模數、數模轉換芯片;

　　◆寬量程比1000：1;大口徑，低流速，壓損可忽略;

　　◆直接測量質量流量，無須溫壓補償;

　　◆低流速測量非常靈敏;

　　◆設計、選型方便，安裝、使用簡便;

　　◆適合各類單一或混合氣體流量測量。

　　應用場合：

　　■公用工程---電﹑氣﹑ 水處理的監控

　　管道的氣體;通用系統;沼氣;煤氣;天然氣;液化氣;鍋爐預熱空氣

　　■石油與天然氣工業

　　能量交換;填井氣回收; 燃氣計量;氣體質量分析;泄漏氣測試;天然氣測量;火炬氣的監控

　　■電力行業

　　燃料系統中氣體分配過程中的氣體測量;鍋爐及輔助系統中各種氣體的測量;燃氣爐中氣體測量;氫氣測量;電廠高爐的一次風、二次風的測量

　　■化學行業

　　煙氣循環監測;采樣系統中氣體流量計量;引風機的氣體流量計量;化肥廠氨氣測量 ;電池工廠各種氣體流量測量

　　■冶金行業

　　鋼鐵廠加氣測量;煉鐵廠高爐煤氣的測量;焦化廠焦爐煤氣的測量;軋鋼廠加熱爐燃氣(高爐煤氣、焦化煤氣、天然氣等)的測量控制;熱處理淬火爐等的氫、氧、氮等氣體的控制

　　■紙漿與造紙行業

　　廢水處理系統中氣體的測量;煙道流量監控;鍋爐回收二次/三次空氣;鍋爐的燃氣和空氣送風測量

　　■食品及醫藥行業

　　加工操作中新鮮空氣的加入;啤酒廠中的二氧化碳處理;瓶子消毒器中的熱空氣的流量;熱氧化過程中氣體流量測量;通風系統;鍋爐進氣﹑廢氣﹑過程控制

　　■環保

　　沼氣利用過程中的氣體測量;氯氣處理過程中氯氣氣體測量;污水處理過程中曝氣池的氣體測量;煙筒煙道排氣監測SO2和NOX的排量

　　■其他行業

　　工廠壓縮空氣測量;煤粉燃燒過程粉/氣配比控制燃料;水泥工業豎式磨粉機排放熱氣流量控制

　　工作原理：

　　■JKRSL系列流量計/流量開關是基于熱擴散原理的流量儀表。即是利用流體流過發熱物體時，發熱物體的熱量散失多少與流體的流量成一定的比例關系。具體來說，該流量計的傳感器有兩只標準級的RTD，一只用來做熱源，一只用來測量流體溫度，流體流過時，兩者之間的溫度差與流量的大小成非線性關系，該儀表就可以把這種關系轉換為測量流量信號的線性輸出。

　　■利用熱擴散原理制造的流量計有兩種設計方法：一是：基于恒溫差原理;二是基于恒功率原理。基于共同的數據模型：P/△T=A+B(Q)N。其中：P---耗散功率，△T---兩個傳感器之間的溫差， Q---質量流量，N---指數系數，A、B是與氣體的熱性能有關的系數。

　　■恒溫差原理：△T保持不變，耗散功率P與流體的流量Q成指數函數遞增的關系。

　　■恒功率原理：耗散功率不變，溫度差△T與流體的流量Q成指數函數遞減的關系。

　　產品特點：

　　? 采用穩定性極高的專利技術鉑RTD傳感器

　　? 采用享有專有技術”平衡結構封裝”,介質溫度自補償

　　? 專有算法,可實現高線性、高重復性、高精度

　　? 量程比寬1000:1,可據用戶要求可拓展

　　? 可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s

　　? 無可動部件、振動影響可忽略

　　? 直管段要求不高1-2D

　　? 與介質的溫度、壓力無關

　　? 專有高溫算法，介質溫度可達+510℃，

　　? 采用高濕算法，實現高精度測量

　　? 對流量信號鍵入12點動態修正，內置10點修正

　　? 在線動態校正電流/電壓輸出

　　? 對粉塵等小顆粒不敏感

　　? 在線不斷流裝卸，維護方便

　　性能指標：

　　? 測量范圍：0—120Nm/s (20℃，101.33KPa)

　　? 準確度: ±1%的讀數 ±0.5%滿量程

　　? 量程比：通常100：1(取決于標定流量的范圍)

　　? 管徑范圍: 10mm～6000mm

　　? 應用范圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體

　　? 環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH

　　? 介質溫度范圍: -40℃～+100℃;-40℃～+200℃; -40℃～+450℃;-40℃～+510℃

　　? 傳感器直徑：ф3、ф2.5

　　? 插入式傳感器探桿直徑：ф19(標準)、ф16、ф12

　　? 傳感器材質：316不銹鋼、哈氏合金、鈦

　　? 探桿材質(保護套)： 316不銹鋼(標準)、哈氏合金

　　? 雙向測量介質流量

　　? 模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 負載:1000Ω

　　? 累積脈沖量輸出

　　? 鍵入12段非線性修正，內置10段非線性修正

　　? 通訊：串口輸出RS232/RS485

　　? 供電電源：24VDC/600mA;220VAC/2W;110VAC/3W

　　? 報警：1-2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定??

　　? 大屏幕LCD顯示：七位瞬時流量，八位累積流量

　　? 過程壓力:1.6Mpa( 20MPa)

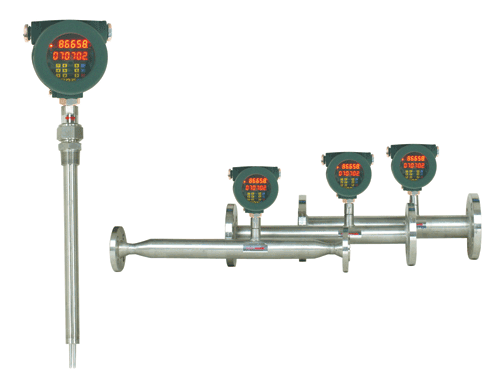

　　? 安裝工藝形式：插入式(卡套、卡套+球閥、法蘭連接)，管道式(法蘭、螺紋連接)

　　? 防爆等級：本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)

　　? 防護等級：IP65
